Aula 19 (Segmentação de imagens)

( Nota: todas as imagens desta página foram obtidas da página do livro de Gonzalez & Woods )

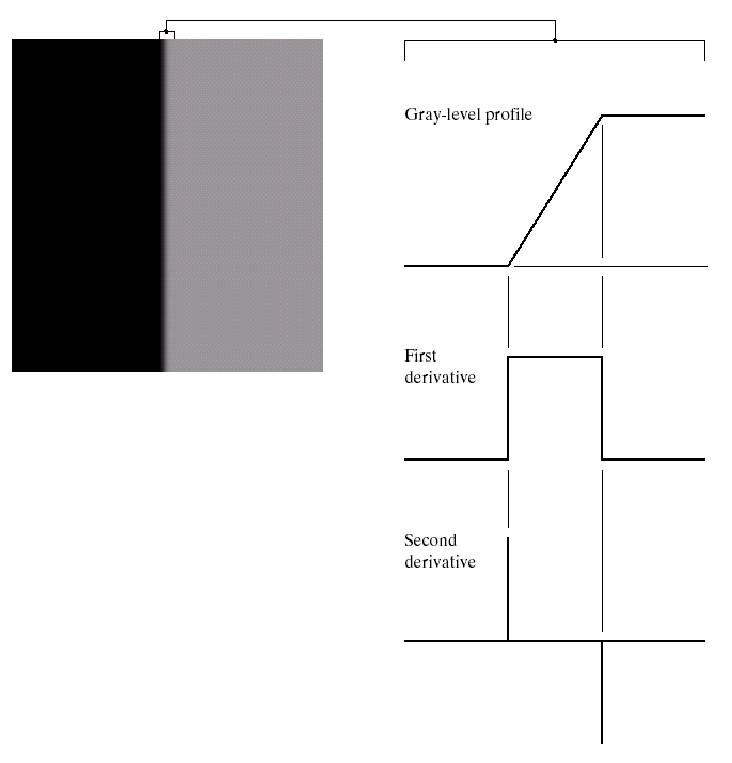

Detecção de descontinuidades (explorando derivadas)

A primeira derivada aumenta ou diminui nos pontos de descontinuidade; ela é constante nas regiões de transição suave.
A segunda derivada é positiva no lado escuro e negativa no lado claro de uma descontinuidade.

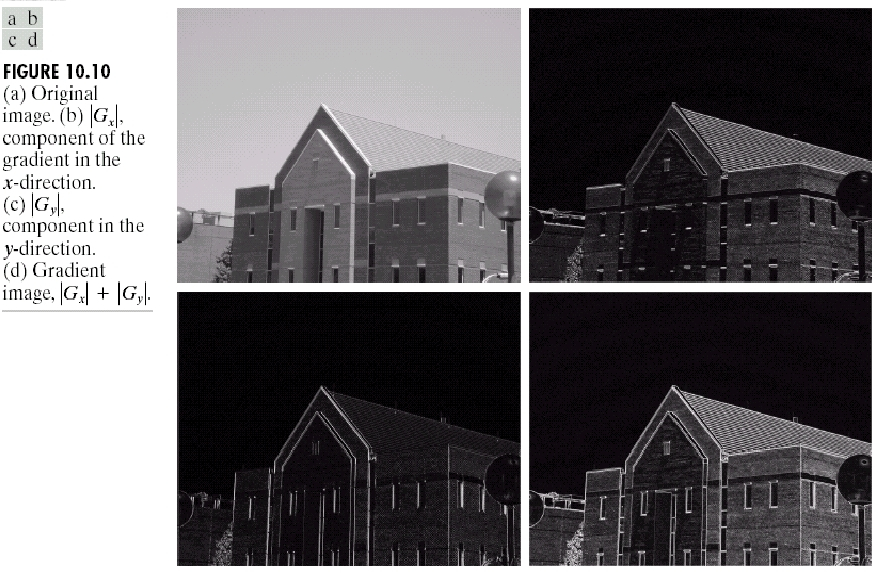

Contorno extraído usando os gradientes (intensidade da primeira derivada)

Sem pre-processamento

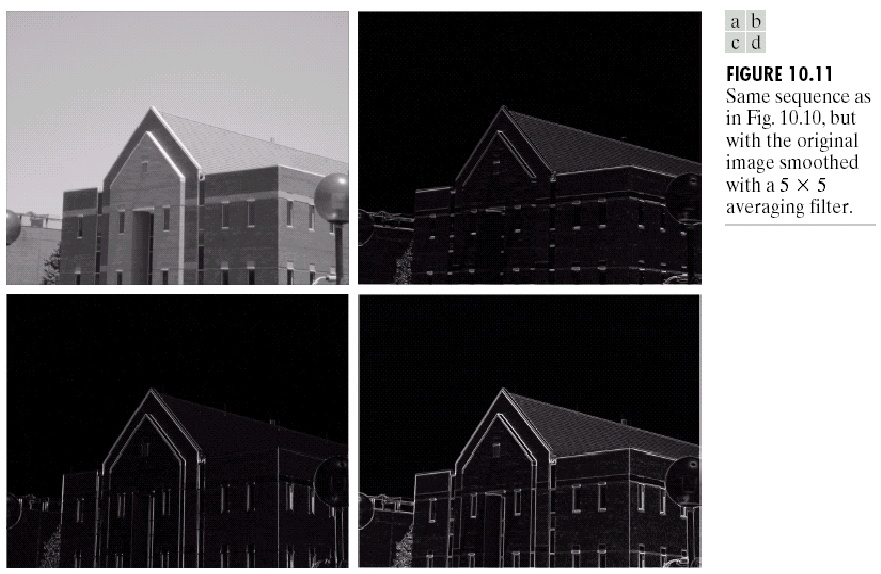

Com pre-processamento

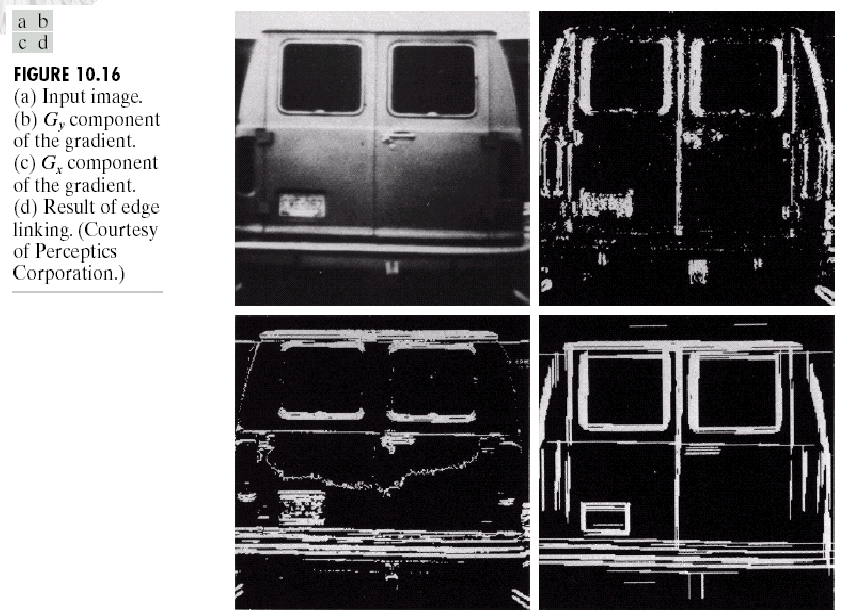

Contornos baseados em gradientes não são necessariamente contínuos. Às vezes deseja-se unir segmentos que fazem parte de um mesmo contorno.

Thresholding

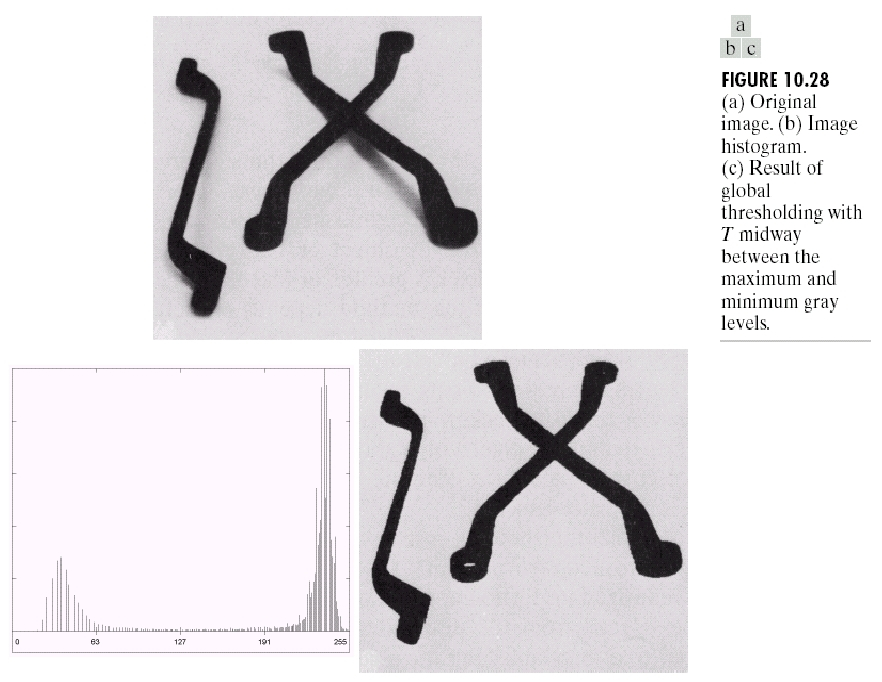

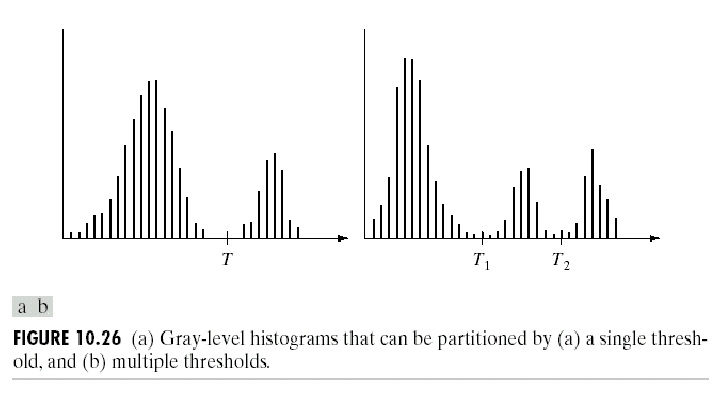

A análise de histograma pode ajudar bastante para escolher o limiar.

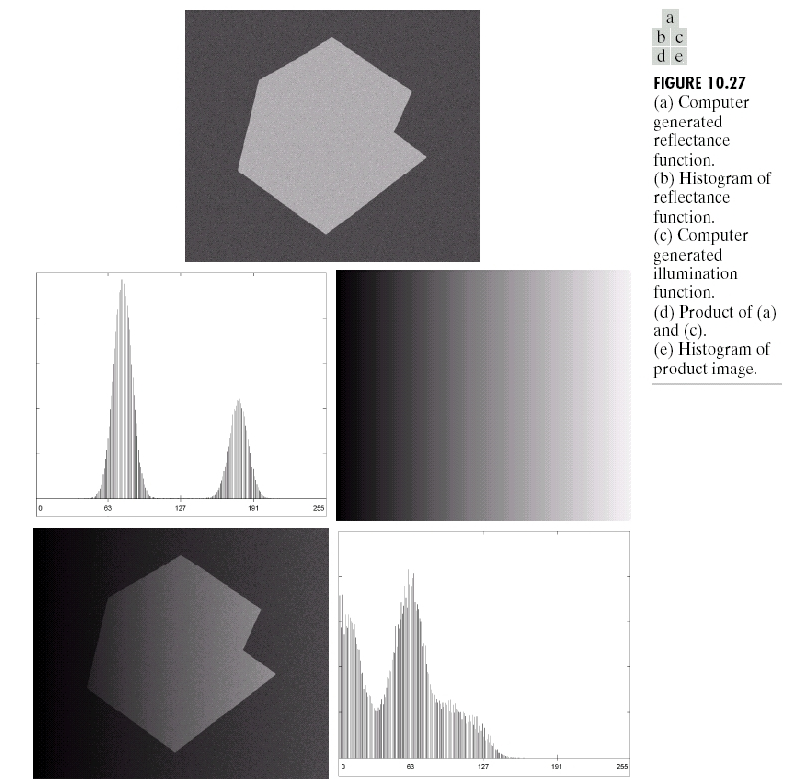

Condições de iluminação não uniforme pode impossibilitar segmentação por thresholding.

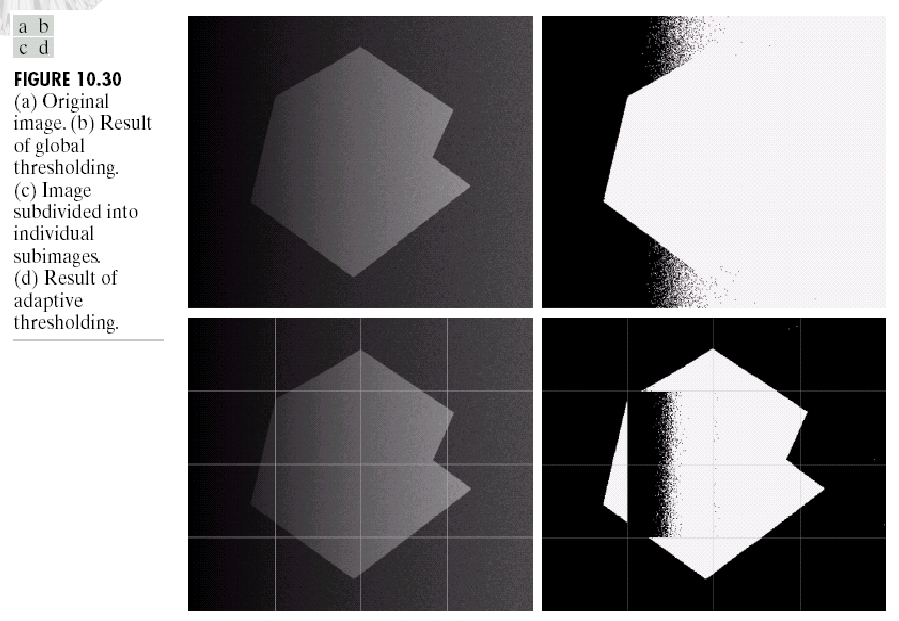

Para contornar casos como o acima, pode-se subdividir imagem em regiões.

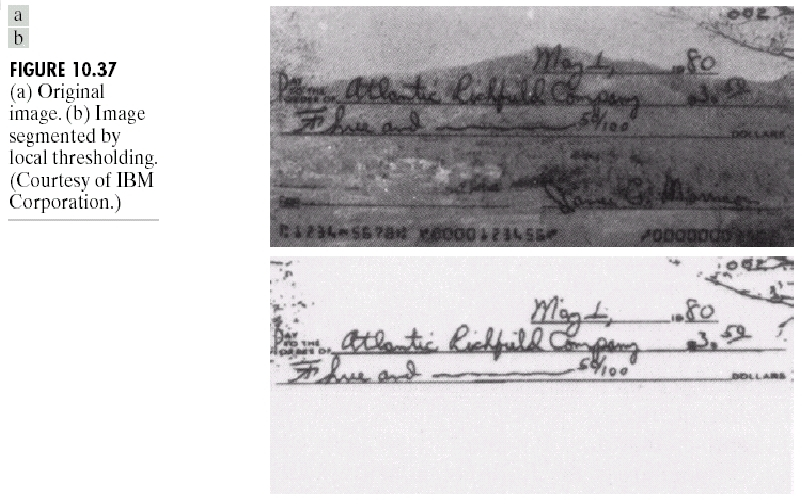

Ou explorar características locais e aplicar um limiar localmente adequado.

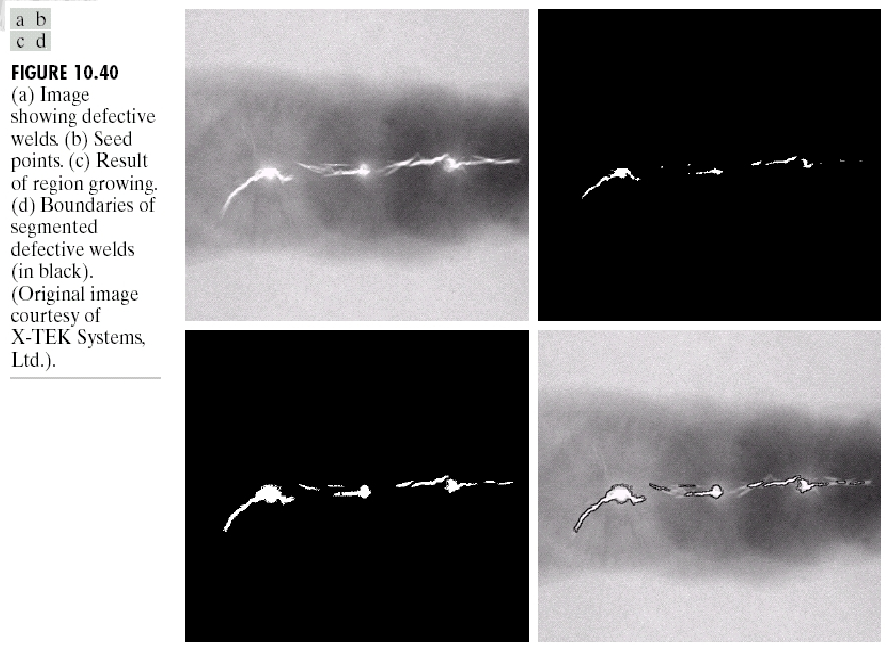

Crescimento de regiões

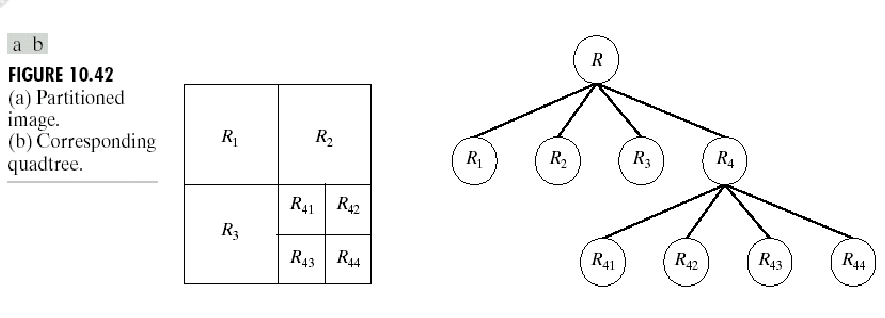

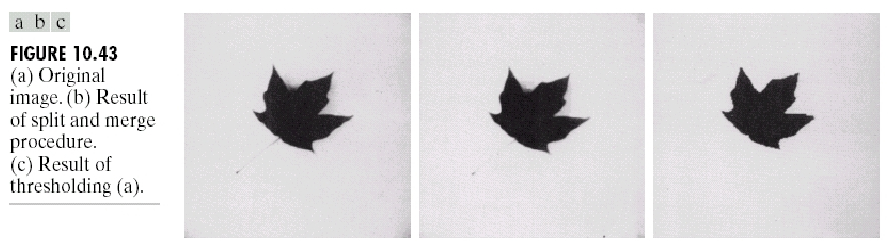

Split & Merge
